2000N.m扭矩板子檢定儀簡介

? ? 我司型上架銷售的這款SGCMY系列2000N.m扭矩板子檢定儀是用于校驗各種扭矩扳手的測試儀器，硬件擴充性強，軟件平臺靈活。由高精度扭矩傳感器和受力支架等共同組成。其測試精確、性能穩定、功能豐富、操作簡便。該儀器是一款性價比很高的測試儀器，2000N.m扭矩板子檢定儀已廣泛應用于電力、輕工、機械、發動機、內燃機、電動車、摩托車、汽車、船舶、飛機等制造行業和計量檢測部門。

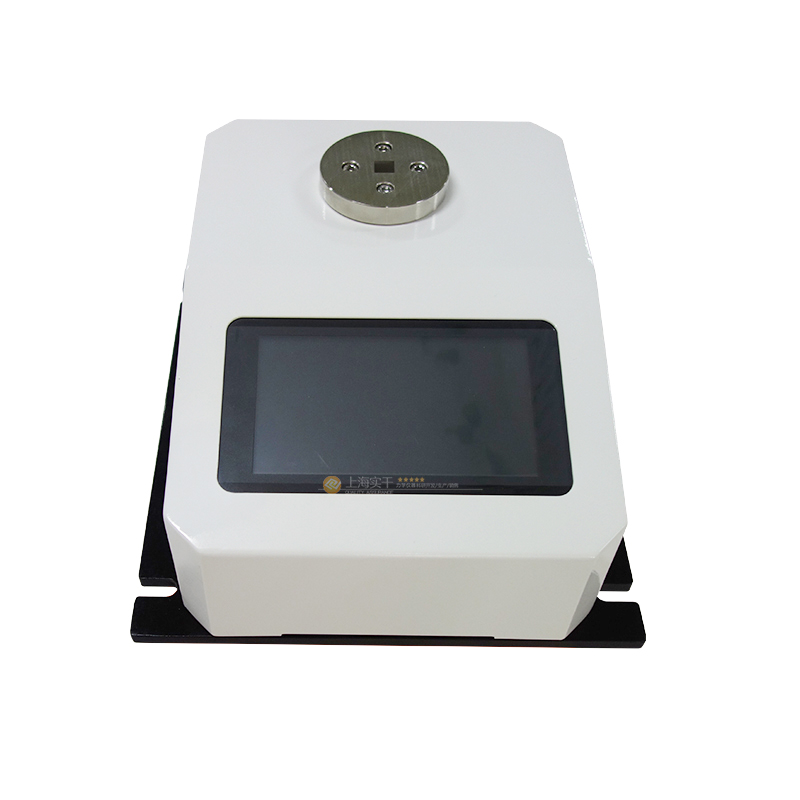

2000N.m扭矩板子檢定儀圖片

2000N.m扭矩板子檢定儀用途

SGCMY2000N.m扭矩板子檢定儀是檢定扭矩扳子專用設備，主要用于檢測各種定力式扭力扳手，數顯式扭力扳手、預置式扭力扳手、扭力起子、螺絲刀和各種涉及擰緊力的儀器和產品。

2000N.m扭矩板子檢定儀功能特點

1、?高精度、高分辨率、采樣速度快、全屏顯示。

2、采用高精度扭矩傳感器，具有扭矩方向提醒。

3、7寸觸摸屏顯示，峰值保持功能。

4、四種單位互相轉換，可供選擇（N·m、kgf·cm、lbf·in、lbf·ft）。

5、實時、峰值兩種模式可隨意切換。

6、實時顯示，表盤顯示，曲線顯示。

7、實時顯示時間，日期。

8、設置上下限，超量程提醒。

9、可以存儲峰值數據，里面存儲的數據可以進行查看，也可以用U盤導出來。

10、中英文界面顯示，可以根據需求自由切換。

11、可以根據扭力扳手設定對應的編號。

2000N.m扭矩板子檢定儀規格參數

?

2000N.m扭矩板子檢定儀液晶觸摸屏顯示界面圖：

2000N.m扭矩板子檢定儀中英文切換

? ???

2000N.m扭矩板子檢定儀主界面顯示：

2000N.m扭矩板子檢定儀曲線和指針顯示界面：

2000N.m扭矩板子檢定儀數據存儲界面

2000N.m扭矩板子檢定儀功能按鍵

a、單位鍵，當前單位不能滿足測試要求時，可對著單位位置單擊一次，依次顯示單位

（N·m、kgf·cm、lbf·in、lbf·ft），可輪流切換。

b、峰值鍵，默認狀態下為實時值，若需要峰值可單擊峰值，實時和峰值可輪流切換。

c、置零鍵，在實時值狀態下按此鍵可回歸零位。

d、切換鍵，按此鍵進入表盤、曲線顯示界面。

e、存儲鍵，可以對當前數值進行儲存，通過查看鍵可以查詢所存儲數據。

??????????F、菜單鍵，進入菜單鍵，可以對設備進行標定調試（非技術人員不能隨便進入）

??2、電源接口：連接電源使用儀器（本儀器直接插220V電源使用）。

3、承力四方孔：與被檢物的四方測頭連接。

??4、被檢物：如表盤扭力扳手、預置式扭力扳手等。

??5、手輪：旋動手輪即可進行檢測。

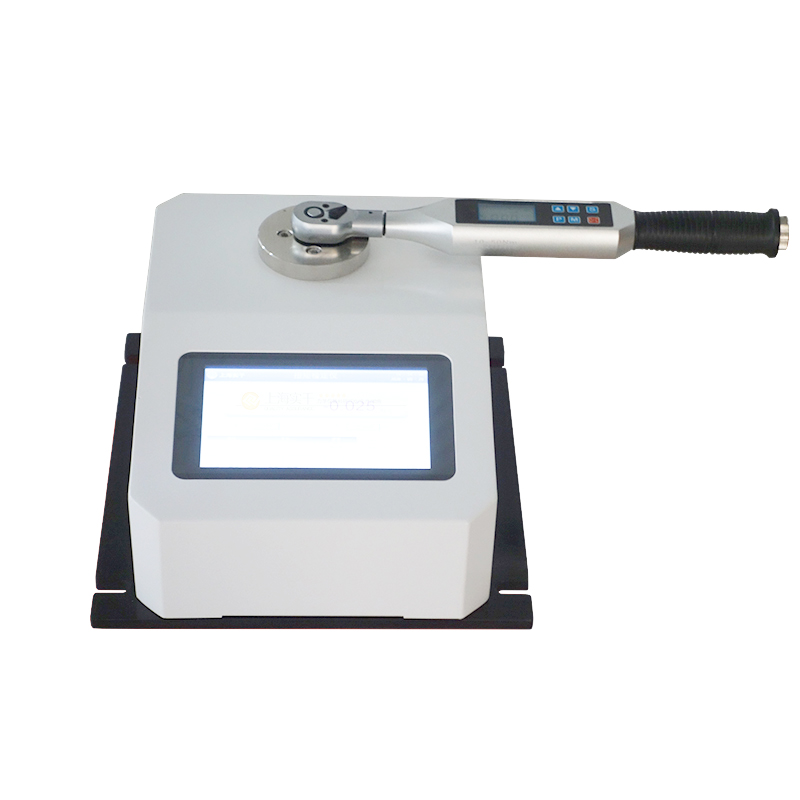

便攜式2000N.m扭矩板子檢定儀圖片

六、部件組成

SGCMY系列2000N.m扭矩板子檢定儀的平面示意圖：

1-?傳感器受力頭：出廠時根據扭矩扳手方頭尺寸配備若干個轉換測試頭，與被檢物的四方測頭連接；

2-?顯示器：觸摸屏顯示窗可設置和顯示扭力值等；

3-?水平受力桿；

4-?螺桿；

5-?高度調節鈕：可調節平臺高度使被測扭矩扳手處于水平狀態，如不在水平狀態可能會導致測量誤差；?左右調節鈕：調節測試平臺使其適合被測扭矩扳手的臂長，也可調節測試平臺的方向以適應扭矩扳手的正反向測量；

6-?驅動手輪：給被測扭矩扳手正反向加載或卸載；

2000N.m扭矩板子檢定儀工作環境

1、操作溫度：-10℃~40℃。

2、操作濕度：≤90%RH、。

3、周圍無震動源和無腐蝕性環境。

2000N.m扭矩板子檢定儀操作步驟

1、插好電源連接線，放入承力四方孔。

2、打開硬開關。

3、放好被檢物，將被檢物的四方測頭放入該檢定儀的承力四方孔內。

4、被檢物的尾部不碰到外物，調整好高度調節塊和長度調節塊，顯示屏清零。

5、搖動手輪，開始檢測。

6、檢測時若要變換單位，按“單位切換”鍵，四種單位互相切換，按一下就切換一個單位。

2000N.m扭矩板子檢定儀承力四方孔尺寸

?????不能隨意碰撞承力四方孔，以免造成破壞。下面是承力四方孔的平面圖：
